Pressa per tubi

SC 3 / SC 4


Grazie al suo design sottile e innovativo, all’elevata facilità d’uso, alla versatilità e alla lunga durata di vita, il La serie SC 3 definisce gli standard di qualità e risparmio. Il loro design compatto consente di lavorare in modo ergonomico. Il Le ganasce a base lunga consentono la pressatura di raccordi a 90° fino a 1
1/4
pollici, il collaudato cuscinetto a scorrimento senza lubrificazioneLa tecnologia dei cuscinetti riduce i costi di manutenzione e aumenta la qualità della produzione.

Varianti:

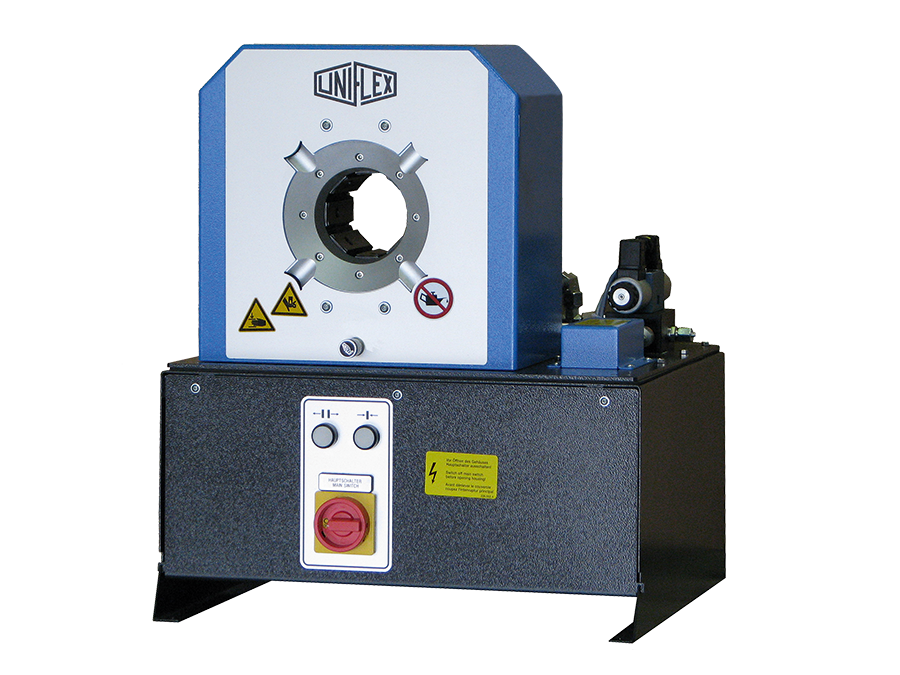

  • SC 3 Ecoline

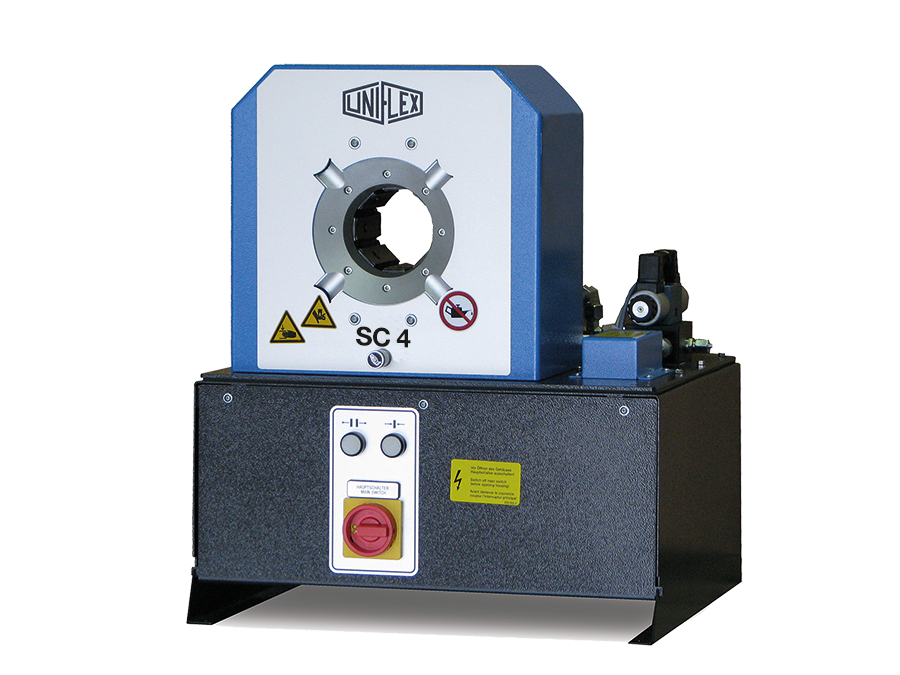

  • SC 4 Ecoline
  • SC 4 C.2

Proprietà

Grande distanza di apertura

  • Facile pressatura dei raccordi a gomito senza rimuovere le ganasce di pressatura

Design compatto

  • Trova spazio in ogni laboratorio

Tecnologia dei cuscinetti a strisciamento

  • Senza lubrificanti – per una maggiore pulizia e una maggiore durata della macchina
  • Massima produttività, con costi operativi estremamente ridotti
  • Nessuna contaminazione del tubo flessibile con il grasso
  • Ideale anche per l’industria alimentare e farmaceutica
  • Riduce la perdita di forza della pressa fino al 20
  • Stabilità del processo e precisione di ripetizione

Conformità CE


Dati tecnici

  •
  • SC 3 Ecoline
  • SC 4 Ecoline
  • SC 4 C.2
  • Forza di pressione (kN/ton)

  • 1200/120
  • 1800/180
  • 1800/180
  • Senza lubrificazione: 20% di attrito in meno

  • Controllo

  • Control A
  • Control A
  • Control C.2 + Touch
  • SAE R 12 / 4SP* Raccordo a 1 pezzo

  • 1½ “
  • 2 “
  • 2 “
  • SAE R 15 / 4SH* Raccordo in 2 parti

  • 1″
  • 1¼ “
  • 1 ½ “
  • SAE R 12 / 4SP* Raccordo in 2 parti

  • 1¼ “
  • 2 “
  • 2 “
  • Max. Campo di pressatura (mm)

  • 70
  • 70
  • 70
  • Corsa di apertura (mm)

  • + 35
  • + 35
  • + 35
  • Apertura senza ganasce (mm)

  • 105
  • 105
  • 105
  • Lunghezza ganascia base (mm)

  • 100
  • 100
  • 100
  • Tipo di mascella

  • 239-xx-Ø
  • 239-xx
  • 239-xx
  • Industria

  • 2 “
  • 2 “
  • 2 “
  • Curva a 90°

  • 1½ “
  • 1½ “
  • 1½ “
  • Velocità di chiusura (mm/sec)

  • 4
  • 2,7
  • 2,7
  • Velocità di pressatura (mm/sec)

  • 4
  • 2,7
  • 2,7
  • Velocità di apertura (mm/sec)

  • 6,5
  • 4,7
  • 4,7
  • Livello di rumore (dBA)

  • 69
  • 69
  • 69
  • Azionamento (kW)

  • 3 kW 3 VAC
  • 3 kW 3 VAC
  • 3 kW 3 VAC
  • Olio (l)

  • 35
  • 35
  • 35
  • Lunghezza macchina (mm)

  • 592
  • 592
  • 720
  • Larghezza macchina (mm)

  • 545
  • 545
  • 600
  • Altezza macchina (mm)

  • 672
  • 672
  • 672
  • Peso (kg)

  • 150
  • 160
  • 203
  • Opzioni
  • 12 VDC / 24 VDC

  • 1 Fase

* A seconda del tipo di montaggio.

Video


Tipo di mascella

Pressbacken
239-xx-øyy



ø mm -mm-
6,8 50
9 50
10 50
12 65
14 65
16 65
17 65
19 65
20 65
22 65
24 65
26 65
28 80
30 80
31 80
32 80
34 80
36 80
38 80
39 80
40 80
44 80
47 100
50 100
54 100
57 100
62 100

First Class Advantages

Schmierungsfrei
Senza lubrificazione
Piastre di supporto lisce sull’utensile di pressatura: prestazioni più elevate grazie al minore attrito, nessun bloccaggio sull’utensile di pressatura e nessuna contaminazione dovuta al lubrificante, 20% di perdita di attrito in meno
Universal
Universale
Può essere utilizzato per tutti i tipi di tubi e raccordi.
Ecoline
Ecoline
Modelli entry-level con meno opzioni nella stessa qualità
Nachhaltig
Sostenibile
Efficienza energetica e durata nel tempo

Pacchetto

I seguenti prodotti sono forniti con l’acquisto del prodotto e sono inclusi nel prezzo:

  • Confezione = Macchina + PB Ø 17, 20, 24, 28, 32, 40, 44, 50 + QDS 239 B + QDC 239.5

Accessori

È possibile ampliare la macchina in qualsiasi momento con i seguenti accessori:


Descrizione

La serie SC 3 è dotata della tecnologia dei cuscinetti a strisciamento puliti.
La serie SC 3 pressa anche raccordi corti a 90° con un pezzo finale lungo. Questo non è possibile con nessun’altra macchina convenzionale.
Con l’aiuto dei due fori di posizionamento nelle ganasce della base, è possibile effettuare la pressatura sul fronte e sul retro (non sui modelli Light).
Le centraline da 12 VDC/24 VDC offrono opzioni di applicazione che consentono di risparmiare spazio e peso, ad esempio per l’equipaggiamento dei veicoli di servizio.
295.005.3 Füllstück für Hauptbacken S 3 L (ø 70 mm)
