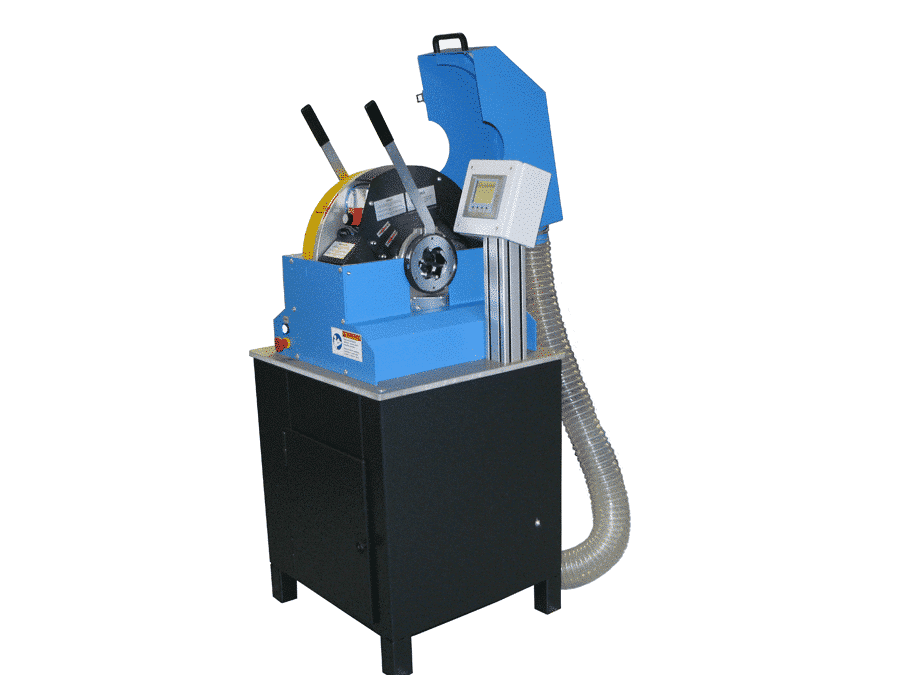

Schlauchtrennmaschine

USC 10 / 20 / 30


Für Metallwellschläuche und PTFE-Schläuche.
Perfekte Resultate ohne zusätzlichen Arbeitsaufwand für die sofortige Verwendung in anderen Verarbeitungsprozessen, wie dem Schweißen. Diese weltweit einzigartige Planeten-Trennmaschine punktet durch eine nahezu ausschussfreie Produktion und hohe Effektivität. Für alle Nennweiten nutzbar, beträgt ihre Schneidezeit max. 25 Sekunden bei 11/4 Zoll (Ø DN 32).


Eigenschaften

Produktiv und ergonomisch

  • Kein Aufspleißen des Geflechts, dadurch weniger Ausschuss
  • 100 % höhere Effektivität gegenüber konventionellen Schnittarten
  • Zentrierende Schlauchführung
  • Kürzester Schnitt ab 10 cm möglich
  • Kein Um- und Abwickeln mit Klebeband notwendig
  • Verwendung von Standardtrennmessern
  • Verletzungsfreie Weiterverarbeitung

Siemens Industrie Color Farb-Touchpad

  • Gut sichtbare Betriebsanzeige und verbesserte Benutzerführung auf einem farbigen 6 Zoll-Display
  • Großer, zeitsparender Artikelspeicher
  • Referenzfahrt zur optimalen Position des Schneidwerkzeuges für das Einstellen der Schlauchnennweiten
  • Variable Einstellung von Zuführzeit, Schnittgeschwindigkeit und Schneidezeit
  • Monitoring der Produktion durch rücksetzbare Gesamtzähler, Losgrößenzähler oder Tagesschnittzähler

CE-konform


Technische Daten

  •
  • USC 10
  • USC 20
  • USC 30
  • Arbeitshöhe (mm)

  • 1020
  • 1100
  • 1045
  • Drahtgeflecht

  • 2 „
  • 2 „
  • 2 „
  • Vorschub

  • pneumatisch
  • pneumatisch
  • pneumatisch
  • Geräuschpegel (dBA)

  • 85
  • 85
  • 85
  • Druckluft (bar)

  • 6
  • 6
  • 6
  • Max. Drehzahl Umformmesser (rpm)

  • 60
  • 60
  • 30
  • Max. Drehzahl Trennmesser (rpm)

  • 7200
  • 7200
  • 4100
  • Trennmesser (mm)

  • TM 200 x 2 x 25,4
  • TM 250 x 2 x 25,4
  • TM 350 x 3 x 32
  • Antrieb

  • 4,6 kW 3 VAC
  • 4,6 kW 3 VAC
  • 5 kW 3 VAC
  • Schlauchdurchmesser

  • Ø 3/8″ – 2″ (DN 10-51)
  • Ø 2″ – 4″ (DN 50-100)
  • Ø 4″ – 6″ (DN 100-150)
  • Länge Maschine (mm)
  • 730
  • 730
  • 900
  • Breite Maschine (mm)

  • 670
  • 770
  • 1250
  • Höhe Maschine (mm)

  • 1400
  • 1500
  • 1520
  • Gewicht (kg)

  • 245
  • 340
  • 580
  • Steuerung Siemens S 7

  • Artikelspeicher

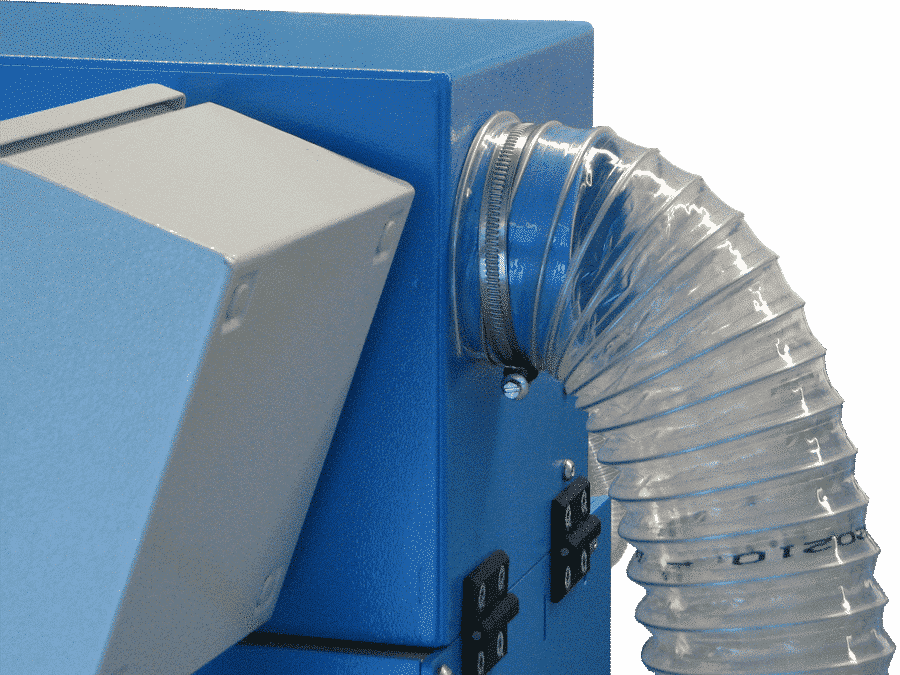

  • Absaugsystem *

  • Standard
  • Standard
  • Standard
  • Zubehör

* Entsprechender Adapter notwendig.


Video


First Class Advantages

Universal
Universal
Nutzbar für alle Typen von Schlauchleitungen und Armaturen
Stromsparend
Energiesparend
Spezieller Schneidmotor
Spezieller Schneidmotor
Bremsmotor
Spezieller Bremsmotor
Geprüfte Trennmesser
Geprüfte Trennmesser
Nachhaltig
Nachhaltig
Energieeffizient und langlebig

Planetentrennmaschinen für Metallwellschläuche und PTFE-Schläuche. Durch das einzigartige Verfahren können die Schläuche schnell und sauber getrennt werden, ohne Aufspleißen des Außengeflechts.
• Verhindert das Aufweiten des Geflechts, perfekte und wiederholbare Resultate
• Macht Abgraten unnötig
• Verbessert Ihre Produktivität
• Leichtes Montieren der Fassungen
• Verhindert Montage-Unfälle
• Touch Screen mit Artikelspeicher (optional 5,7″-Display)
• Einfache speicherbare Parametrierung, auf verschiedene Schlaucharten abstimmbar
• Noch mehr Anwendungsmöglichkeiten, für mehr Schlauchtypen, auch für PTFE


Zubehör

Erweitern Sie diese Maschine jederzeit mit folgendem Zubehör:


Beschreibung

Schlauchklemmvorrichtung
Verbesserte zentrierte Schlauchklemmvorrichtung mit längeren, geriffelten Halterollen, die einen besseren Griff gewährleisten.
Planententrennung
Glatte Trennung mit der Planetentrennung mit USC im Vergleich zu einer konventionellen Maschine.
