UNIFLEX-Hydraulik GmbH
プロダクション・プレス

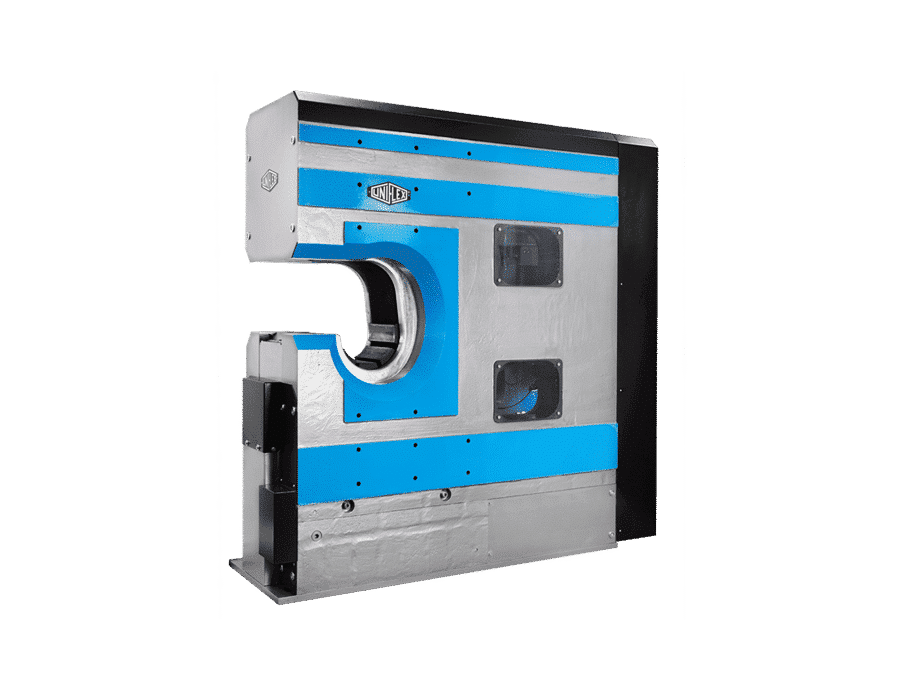

HMC 12-2000

安定性、革新性、そして強さが、新しいUNIFLEXプレスの特徴です。


これまでのユニフレックスプレスよりも太いホースに適しているだけではありません。 また、とてもコンパクトに作られている、 モバイルで使用可能であること。 HMC 12-2000は、2,000トン級の中で最もコンパクトなCプレスです。クラスで、内蔵パワー・ブースターにより最大限のプレス性能を確保する。 マシンのデザインは FEM計算の最新の知見に基づいて製造されているため、これまでのすべてを凌駕している。


UNIFLEXは技術を再定義し、最高の品質と使いやすさに焦点を当て 、同時に最新の素材を使用しています。

製品リクエスト

プロパティ

ハイレベル・コンポーネントとシステム・ソリューション

  • HiLoシリンダー – 発熱を抑え、オーバーヒートすることなく高性能を実現
  • コンパクト設計により、人間工学に基づいた作業と、固定ワークの移動使用が可能
  • ワークのラジアル送り
  • 長い爪により、あらゆる種類の継手のプレスが可能

特許構造

  • 最新のFEM計算結果を適用
  • ツールユニットは完全に取り外し可能
  • 安定性、革新性 メンテナンスが容易

プレーンベアリング技術

  • 無潤滑 – より清潔に、より長い機械寿命のために
  • 極めて低い運転コストで最大の生産性
  • プレス力のロスを最大20%削減
  • 高い工程精度と繰り返し精度

CE準拠

技術データ

  •
  • HMC 12-2000

  • プレス力（kN/トン）

  • 20000 / 2000

  • 無潤滑：摩擦が20%減少

  • コントロール

  • Control C.2

  • SAE R 15 / 4SH* 1ピースフィッティング

  • 3″

  • SAE R 15 / 4SH* 2分割フィッティング

  • 3″

  • 最大 プレス範囲 (mm)

  • 380

  • オープニングトラベル (mm)

  • 50

  • ジョーなし開口 (mm)

  • 435

  • ジョータイプ

  • 247L / 245 / 237L

  • 産業

  • 12″

  • 90°ベンド

  • 3″

  • クロージングスピード（mm/sec）

  • Auf Anfrage, abhängig vom Aggregat

  • プレス速度（mm/sec）

  • Auf Anfrage, abhängig vom Aggregat

  • 開口速度（mm/秒）

  • Auf Anfrage, abhängig vom Aggregat

  • 長さ (mm)

  • 2000

  • 幅機械 (mm)

  • 750

  • ハイトマシン (mm)

  • 2400

  • 重量（kg）

  • 15000
  • オプション

ビデオ

ジョータイプ

Pressbacken
237L
ø mm -mm-
54 118
57 118
62 118
67 118
71 118
74 118
78 118
84 118
86 118
90 118
96 118
103 118
106 126
111 126
116 126
121 126
126 126
131 126
247
ø mm -mm-
136 130
146 150
156 150
170 170
185 200
200 200
215 200
230 200
245 200
260 200
275 200
290 200
305 200
245
ø mm -mm-
103 130
106 130
111 130
116 130
121 130
126 130
131 130
136 130
146 150
156 150
170 150
185 150
200 150

最高クラスのメリット

Schmierungsfrei
オイルフリー
加締機のスライドベアリングプレート: 摩擦が少なくて摩耗が少なく、オイルやグリースによる汚染がありません。　摩擦によるエネルギー損失が約20%減少し、パフォーマンスが向上します。
Universal
ユニバーサル
各種のホースと金具を加締められます。
Nachhaltig
持続可能な
エネルギー効率と耐久性

Standard

Die folgenden Produkte werden beim Kauf des Produktes mitgeliefert und sind im Preis inbegriffen:

コントロール C.2 アクセサリー

説明

ワーク寸法
D1 = 最大軸径 435 mm
D3 = 最大。 ラジアル送り開口部 350 mm
D4 = 最大。 フランジ径 450 mm
D5 = ジョーの呼び径（ゲージ） 330 mm
L1 = ジョーのベース幅 300 mm
C.2のPFM基準
シリーズ生産の範囲内での品質向上オプション。 PFMでは、テストプレスから決定された許容値を設定することで、圧力の上限と下限を設定することができます。 これらの限界値を超えた圧力はエラーとみなされる。 を発行した。 オプションとして、上下の直径を監視する圧力カットオフを設けることもできる。 これにより、プロセスの信頼性が高まります。 ホースと継手の事前組立のミス、作業ステップの省略、油圧ホース上のホース継手の不適切な位置決めなどを検出し、適切に対応することができる。 このようにPFMは、新たな手間をかけることなく統合された品質管理を提供する。
