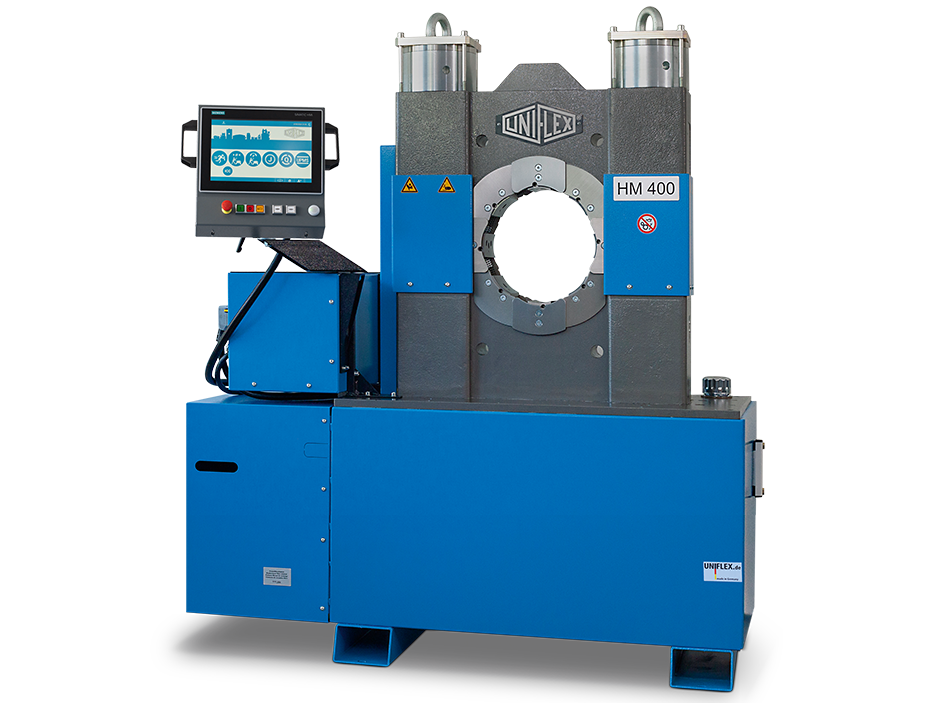

HM 400
HM 400
Pressa per tubi

HM 400


Con il suo design sottile e innovativo, l’elevata facilità d’uso, la versatilità e la lunga durata, l’HM 400 definisce gli standard di qualità ed economia. Un classico affidabile, la HM 400 combina tutte le caratteristiche di spicco delle presse di produzione. È compatto, potente, permette di lavorare in modo ergonomico e convince per la sua solida costruzione.


Proprietà

Componenti e soluzioni di sistema di alto livello

  • Il design compatto consente di lavorare in modo ergonomico.
  • Cilindro HiLo – prestazioni più elevate con generazione di calore ridotta/ senza surriscaldamento
  • Basso livello di rumorosità grazie alle pompe di alta qualità
  • Pressatura di tutti i tipi di raccordi grazie alle ganasce a base lunga
  • Gli strumenti rinforzati ottimizzano la qualità del prodotto

Ganascia fissa a ore 6

  • Posizionamento sicuro e a risparmio di forza del pezzo in lavorazione
  • Aumenta la produttività e la redditività
  • Migliora la sicurezza sul lavoro e riduce l’affaticamento dell’operatore

Tecnologia dei cuscinetti a strisciamento

  • Senza lubrificanti – per una maggiore pulizia e una maggiore durata della macchina
  • Massima produttività, con costi operativi estremamente ridotti
  • Nessuna contaminazione del tubo flessibile con il grasso
  • Ideale anche per l’industria alimentare e farmaceutica
  • Riduce la perdita di forza della pressa fino al 20
  • Stabilità del processo e precisione di ripetizione

Conformità CE


Dati tecnici

  •
  • HM 400
  • Forza di pressione (kN/ton)

  • 3750 / 375
  • Senza lubrificazione: 20% di attrito in meno

  • Controllo

  • Control C.2 + Touch
  • SAE R 15 / 4SH* Raccordo a 1 pezzo

  • 3 “
  • SAE R 15 / 4SH* Raccordo in 2 parti

  • 3 “
  • Max. Campo di pressatura (mm)

  • 190 **
  • Corsa di apertura (mm)

  • + 130
  • Apertura senza ganasce (mm)

  • 300
  • Lunghezza ganascia base (mm)

  • 150
  • Tipo di mascella

  • 554 / 239-xx
  • Industria

  • 6″ *
  • Curva a 90°

  • 3″ *
  • Velocità di chiusura (mm/sec)

  • 18
  • Velocità di pressatura (mm/sec)

  • 1,4
  • Velocità di apertura (mm/sec)

  • 20
  • Livello di rumore (dBA)

  • 62
  • Azionamento (kW)

  • 5,5 kW 3 VAC
  • Olio (l)

  • 260
  • Lunghezza macchina (mm)

  • 630
  • Larghezza macchina (mm)

  • 1500
  • Altezza macchina (mm)

  • 1800
  • Peso (kg)

  • 1400
  • CGS (guida per
    limitazione della conicità)

  • HiDS (Efficienza idraulica
    sistema di aspirazione)

  • Opzioni

* A seconda del tipo di montaggio.
** Con ganasce di base.


Video


Tipo di mascella

Pressbacken
239-xx-øyy



ø mm -mm-
6,8 50
9 50
10 50
12 65
14 65
16 65
17 65
19 65
20 65
22 65
24 65
26 65
28 80
30 80
31 80
32 80
34 80
36 80
38 80
39 80
40 80
44 80
47 100
50 100
54 100
57 100
62 100
554



ø mm -mm-
57 120
62 120
67 120
71 120
74 120
78 120
84 120
86 120
90 120
96 120
103 120
106 150
111 150
116 150
121 150
126 150
131 150
136 150
146 150
156 150

First Class Advantages

Schmierungsfrei
Senza lubrificazione
Piastre di supporto lisce sull’utensile di pressatura: prestazioni più elevate grazie al minore attrito, nessun bloccaggio sull’utensile di pressatura e nessuna contaminazione dovuta al lubrificante, 20% di perdita di attrito in meno
Universal
Universale
Può essere utilizzato per tutti i tipi di tubi e raccordi.
6-Uhr-Backen
Cottura a ore 6
Ergonomisch
Ergonomico
Leise
Tranquillo
Nachhaltig
Sostenibile
Efficienza energetica e durata nel tempo

Pacchetto

I seguenti prodotti sono forniti con l’acquisto del prodotto e sono inclusi nel prezzo:

  • Pacchetto = Macchina + PB Ø 17, 20, 24, 28, 32, 40, 44, 50, 57, 71 + 237.239.2L2 + QDC 239.5 + QDS 239 B + Control C.2

Accessori

È possibile ampliare la macchina in qualsiasi momento con i seguenti accessori:


Descrizione

Il design compatto, sottile ed ergonomico consente di lavorare su entrambi i lati.
La ganascia fissa a ore 6 consente di effettuare in modo sicuro e posizionamento a risparmio di forza del pezzo.
Con lo scanner di codici a barre è possibile acquisire i dati in modo rapido ed efficiente
