プロダクション・プレス

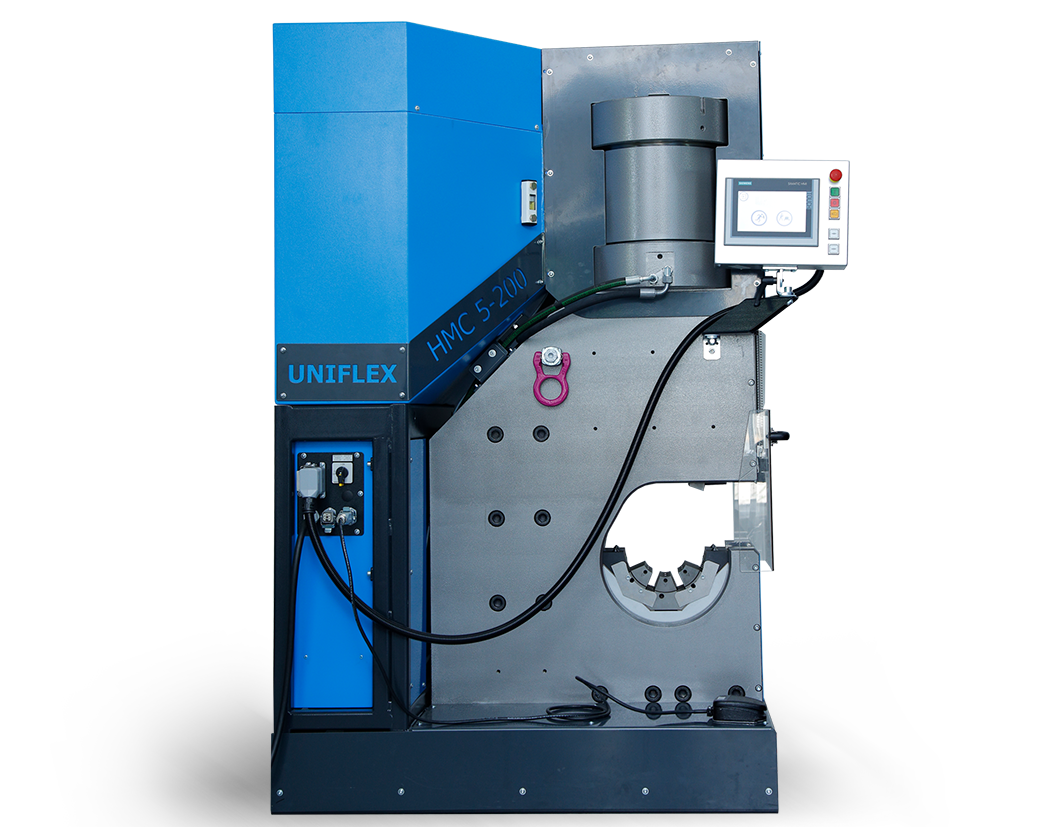

HMC 5-200

安定性、革新性、圧着力がUNIFLEX HMC圧着機の特徴です。
この機械は、ユニフレックス史上最大のホースを圧着できるだけでなく、ユニフレックス史上最もコンパクトな移動式です。 HMC 12-2000 は、2000 トンのカテゴリーで最も頑丈な C 型圧着機で、高い圧着力を実現するパワーブースターを内蔵しています。 FEM分野での長期にわたる研究開発の結果、この機械は同分野の他の機械を凌駕している。新しいHMC 5-200は、200トンと4インチの能力を持つオープンクリンピングマシンのシリーズを完成させました。 UNIFLEXは新しい圧着技術を定義し、最高の品質と使いやすさ、そして先進的な素材に焦点を当てています。

製品リクエスト

プロパティ

ハイレベル・コンポーネントとシステム・ソリューション

HiLoシリンダー – 発熱を抑え、オーバーヒートすることなく高性能を実現
コンパクトな設計により、人間工学に基づいた作業と固定ワークの移動使用が可能
ワークのラジアル送り
長い爪により、あらゆる種類の継手のプレスが可能

特許構造

最新のFEM計算結果を適用
ツールユニットは完全に取り外し可能
安定性、革新性メンテナンスが容易

プレーンベアリング技術

無潤滑 – より清潔に、より長い機械寿命のために
極めて低い運転コストで最大の生産性
プレス力のロスを最大20%削減
高い工程精度と繰り返し精度

CE準拠

技術データ

HMC 5-200

プレス力（kN/トン）
2000 / 200

無潤滑：摩擦が20%減少

コントロール
Control C.2 + Touch

SAE R 15 / 4SH* 1ピースフィッティング
2″

SAE R 15 / 4SH* 2分割フィッティング
11/2″

最大プレス範囲 (mm)
185

ジョーなし開口 (mm)
155

ジョータイプ
237,239

産業
4″

90°ベンド
4″

クロージングスピード（mm/sec）
Auf Anfrage, abhängig vom Aggregat

プレス速度（mm/sec）
Auf Anfrage, abhängig vom Aggregat

開口速度（mm/秒）
Auf Anfrage, abhängig vom Aggregat

オイル (l)
100

長さ (mm)
1100

幅機械 (mm)
810

ハイトマシン (mm)
1750

重量（kg）
1650

オプション

ビデオ

ジョータイプ

237L

ø mm	-mm-
54	118
57	118
62	118
67	118
71	118
74	118
78	118
84	118
86	118
90	118
96	118
103	118
106	126
111	126
116	126
121	126
126	126
131	126

239

ø mm	-mm-
9	60
12	60
14	60
16	60
17	60
19	60
20	60
22	60
24	60
26	75
28	75
32	75
36	75
40	75
44	75
47	75
50	75
54	75
57	75
62	75

最高クラスのメリット

オイルフリー

加締機のスライドベアリングプレート: 摩擦が少なくて摩耗が少なく、オイルやグリースによる汚染がありません。　摩擦によるエネルギー損失が約20%減少し、パフォーマンスが向上します。

ユニバーサル

各種のホースと金具を加締められます。

持続可能な

エネルギー効率と耐久性

Standard

Die folgenden Produkte werden beim Kauf des Produktes mitgeliefert und sind im Preis inbegriffen:

ピーエフエム

コントロール C.2 アクセサリー

説明

ワーク寸法

D1 = 最大軸径 435 mm
D3 = 最大。ラジアル送り開口部 350 mm
D4 = 最大。フランジ径 450 mm
D5 = ジョーの呼び径（ゲージ） 330 mm
L1 = ジョーのベース幅 300 mm

C.2のPFM基準

シリーズ生産の範囲内での品質向上オプション。 PFMでは、テストプレスから決定された許容値を設定することで、圧力の上限と下限を設定することができます。これらの限界値を超えた圧力はエラーとみなされる。を発行した。オプションとして、上下の直径を監視する圧力カットオフを設けることもできる。これにより、プロセスの信頼性が高まります。ホースと継手の事前組立のミス、作業ステップの省略、油圧ホース上のホース継手の不適切な位置決めなどを検出し、適切に対応することができる。このようにPFMは、新たな手間をかけることなく統合された品質管理を提供する。
