HM 665 PFC con controllo C.2

Stampa di produzione

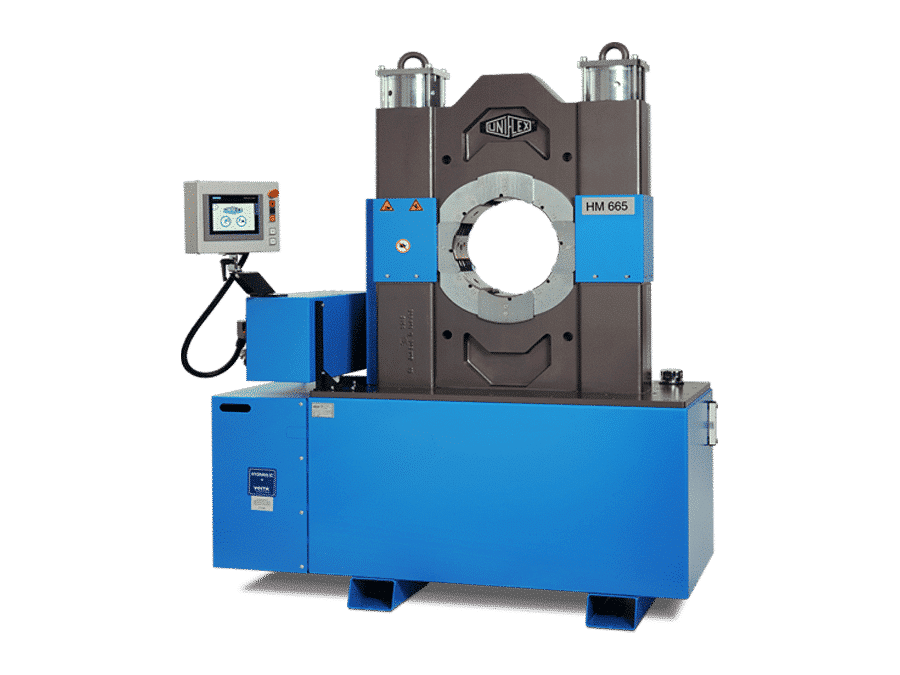

HM 665

La pressa di produzione HM 665 è la pressa ottimale per isolatori, cavi, corde e ferri di montaggio.

Richiedi il prodotto

Proprietà

Componenti e soluzioni di sistema di alto livello

Cilindro HiLo – prestazioni più elevate con generazione di calore ridotta/ senza surriscaldamento
Il design compatto consente di lavorare in modo ergonomico
Le ganasce a base lunga consentono di pressare tutti i tipi di raccordi
I rinforzi laterali ottimizzano la qualità del prodotto
Basso livello di rumorosità grazie alle pompe di alta qualità

Ganascia fissa a ore 6

Posizionamento sicuro e a risparmio di forza del pezzo in lavorazione
Aumenta la produttività e la redditività
Migliora la sicurezza sul lavoro e riduce l’affaticamento dell’operatore

Tecnologia dei cuscinetti a strisciamento

Senza lubrificanti – per una maggiore pulizia e una più lunga durata della macchina
Massima produttività, con costi operativi estremamente ridotti
I trucioli non si depositano nel grasso e nello sporco, quindi non si consumano gli utensili
Nessuna contaminazione del tubo flessibile con il grasso – Ideale per i tubi alimentari e farmaceutici – Minore usura degli utensili
Riduce la perdita di forza della pressa fino al 20
Elevata precisione di processo e di ripetizione

Conformità CE

Dati tecnici

HM 380
HM 480
HM 660
HM 665
HM 1200

Forza di pressione (kN/ton)
3400/340
4800 / 480
8000 / 800
6000 / 600
12000 / 1200

Controllo
Control C.2 + Touch
Control C.2
Control C.2
Control C.2 + Touch
Control C.2 + Touch

SAE R 15 / 4SH* Raccordo a 1 pezzo
3″
3 “
3″
3″
3″

SAE R 15 / 4SH* Raccordo in 2 parti
3″
3 “
3″
3″
3″

Max. Campo di pressatura (mm)
165
310
325
450
325

Corsa di apertura (mm)
+ 70
+ 150
+ 120
+ 180
+ 120

Apertura senza ganasce (mm)
215 (8″)
380
395
580
395

Tipo di mascella
239-xx / 237L
239 / 237L / 245
239-xx / 237L / 246 L
239-xx / 237L / 246L
239-xx / 237L / 246L

Industria
5″ (6″)**
8″ (12″)**
10″
12″ / 16″
10″

Curva a 90°
3″
3″
2″
2″
2″

Velocità di chiusura (mm/sec)
23
18
15
17
11

Velocità di pressatura (mm/sec)
1,6
1,3
2
0,9
1,5

Velocità di apertura (mm/sec)
33
20
15
25
11

Livello di rumore (dBA)
62
62
69
69
69

Azionamento (kW)
5,5 kW
5,5 kW
18,5 kW
5,5 kW
18,5 kW

Olio (l)
100
300
300
300
300

Lunghezza macchina (mm)
1200
730
1400
970
1400

Larghezza macchina (mm)
600
1590
1050
1800
1130

Altezza macchina (mm)
1700
2015
2470
2400
2660

Lunghezza dell’unità (mm)
700
–
1100

Larghezza dell’aggregato (mm)
1160
–
1300

Altezza dell’unità (mm)
1360
–
1500

Peso (kg)
750
2600
4200
5200
4480

Opzioni

Video

Tipo di mascella

239-xx

ø mm	-mm-
6,8	50
9	50
10	50
12	50
14	50
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
32	80
36	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

237L

ø mm	-mm-
54	118
57	118
62	118
67	118
71	118
74	118
78	118
84	118
86	118
90	118
96	118
103	118
106	126
111	126
116	126
121	126
126	126
131	126

246L

ø mm	-mm-
54	118
57	118
62	118
67	118
71	118
74	118
78	118
84	118
86	118
90	118
92	118
96	130
103	130
106	130
111	130
116	130
121	130
126	130
131	130
136	130
146	150
156	150
170	170
185	200
200	200
215	200
230	200
245	200
260	200

First Class Advantages

Senza lubrificazione

Piastre di supporto lisce sull’utensile di pressatura: prestazioni più elevate grazie al minore attrito, nessun bloccaggio sull’utensile di pressatura e nessuna contaminazione dovuta al lubrificante, 20% di perdita di attrito in meno

Universale

Può essere utilizzato per tutti i tipi di tubi e raccordi.

Sostenibile

Efficienza energetica e durata nel tempo

Standard

I seguenti prodotti sono forniti con l’acquisto del prodotto e sono inclusi nel prezzo:

PFM

Accessori

È possibile ampliare la macchina in qualsiasi momento con i seguenti accessori:

Controllo C.2 Accessori

Software personalizzato

Calibro elettronico

Mandrino di calibrazione

BTR Ctrl C

Premere con la pressione
