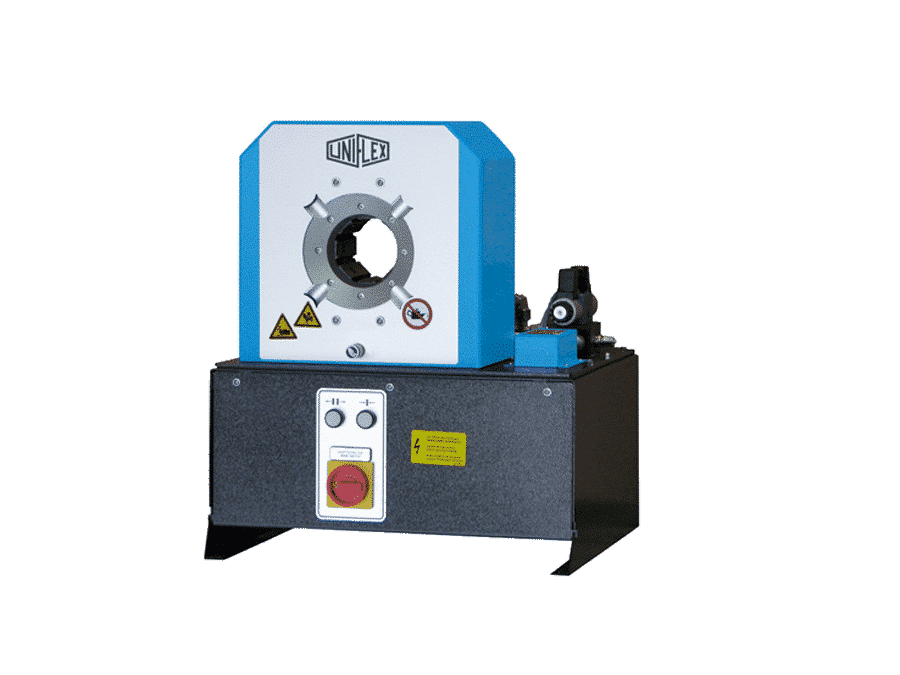

S 4

Devido ao design fino e inovador, à elevada facilidade de utilização, versatilidade e longa vida útil a série S 4 estabelece padrões de qualidade e economia. O seu design compacto permite um trabalho ergonómico.
As mandíbulas longas de base permitem a prensagem de acessórios de 90° até 1½ polegadas, a tecnologia comprovada de mancais de deslizamento sem lubrificação reduz os custos de manutenção e aumenta a qualidade da produção. A tecnologia de rolamentos reduz os custos de manutenção e aumenta a qualidade da produção.

Variações:

S 4 Ecolina
S 4 C.2
S 4 DC Mobileline

Pedir produto

Imóveis

Grande distância de abertura

Prensagem fácil dos acessórios do cotovelo sem remoção das mandíbulas de prensagem

Desenho compacto

Encontra espaço em cada oficina

Tecnologia de chumaceiras de chumaceiras

Sem lubrificantes – para mais limpeza e maior vida útil da máquina
Produtividade máxima, com custos operacionais extremamente baixos
Sem contaminação da linha de mangueiras com massa lubrificante
Também ideal para as indústrias alimentar e farmacêutica
Reduz a perda de força da prensa em até 20
Estabilidade no processo e precisão de repetição

Versão Ecoline

Modelo de nível de entrada com a mesma qualidade

Compatível com CE

Dados técnicos

S 4 Ecolina
S 4 C.2
S 4 DC Mobileline

Força de pressão (kN/ton)
1800/180
1800/180
1800/180

Sem lubrificação: menos 20 % de fricção

Controlo
Control A
Control C.2 + Touch
Control A

SAE R 12 / 4SP* Encaixe de 1 peça
2 “
2 “
2 “

SAE R 15 / 4SH* Ligação de 2 peças
1 ½ “
1 ½ “
1 ½ “

SAE R 12 / 4SP* Ligação de 2 peças
2 “
2 “
2 “

Máx. Gama de pressão (mm)
70
70
70

Curso de abertura (mm)
+ 35
+ 35
+ 35

Abertura sem mordentes (mm)
105
105
105

Comprimento do mordente de base (mm)
100
100
100

Tipo de mandíbula

Indústria
2 “
2 “
2 “

Curva de 90°
1½ “
1½ “
1½ “

Velocidade de fecho (mm/seg.)
2,7
2,7
0,8

Velocidade de prensagem (mm/seg.)
2,7
2,7
0,8

Velocidade de abertura (mm/seg.)
4,7
4,7
1,3

Nível de ruído (dBA)
69
69
69

Accionamento (kW)
3 kW 3 VAC
3 kW 3 VAC
1,8 kW 1 VAC

Óleo (l)
35
35
4

Comprimento máquina (mm)
592
720
509

Largura da máquina (mm)
545
600
430

Altura da máquina (mm)
672
672
485

Peso (kg)
160
203
132

Opções

12 VDC / 24 VDC
–
–

1 Fase
–

* Dependendo do encaixe.

Tipo de mandíbula

239-xx-øyy

ø mm	-mm-
6,8	50
9	50
10	50
12	65
14	65
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
30	80
31	80
32	80
34	80
36	80
38	80
39	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

Vantagens da Primeira Classe

Sem lubrificação

Placas de suporte na ferramenta de prensagem: melhor desempenho devido a menos fricção, sem bloqueio na ferramenta de prensagem e sem contaminação devido a lubrificante, 20% menos perda de fricção
