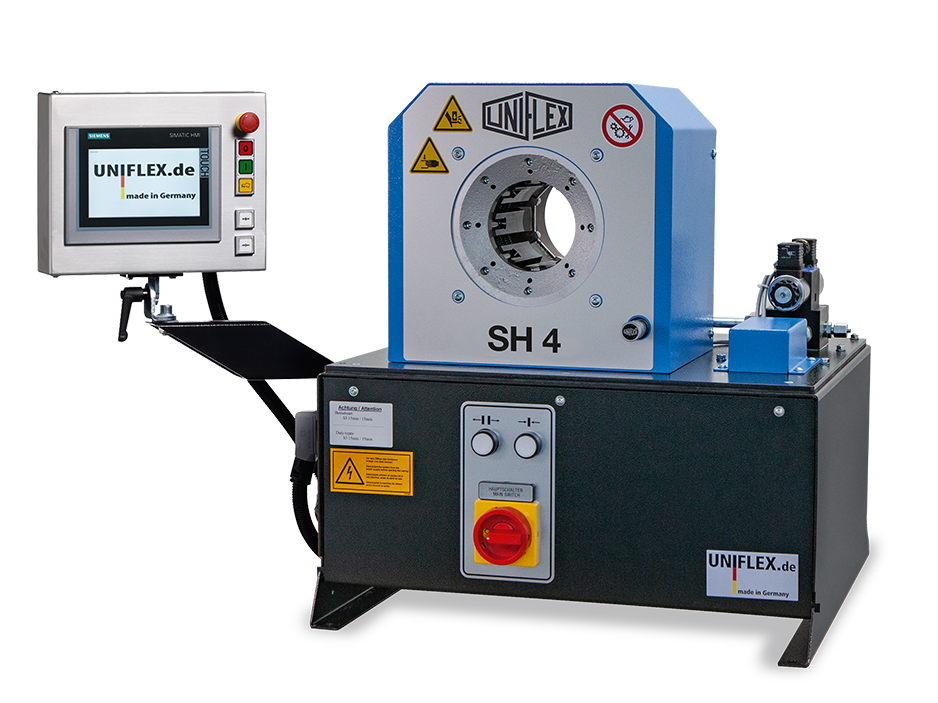

Schlauchpresse

SH 4


Durch die schmale und innovative Bauweise, die hohe Anwenderfreundlichkeit, Vielseitigkeit und lange Lebensdauer setzt die SH 4-Serie Maßstäbe für Qualität und Wirtschaftlichkeit. Ihre trotz großer Presskraft sehr kompakte Bauweise und ein Gewicht von nur 110 kg erlauben ergonomisches Arbeiten auch auf mobilen Einsätzen. Die langen Grundbacken ermöglichen das Verpressen bis 1½ Zoll 4 SP, die bewährte schmierungsfreie Gleitlagertechnologie senkt Wartungskosten und steigert die Produktionsqualität.


Eigenschaften

Großer Öffnungsweg

  • Einfaches Verpressen von Bogen-Armaturen ohne Herausnahme der Pressbacken

Kompaktes Design

  • Findet Platz in jeder Werkstatt

Gleitlagertechnologie

  • Schmiermittelfrei – für mehr Sauberkeit und eine höhere Lebensdauer der Maschine
  • Maximale Produktivität, bei extrem geringen Betriebskosten
  • Späne setzen sich nicht in Fett und Schmutz fest, dadurch weniger Werkzeugverschleiss
  • Keine Verschmutzung der Schlauchleitung mit Fett und daher ideal auch für die Lebensmittel- und Pharmabranche
  • Reduziert den Presskraftverlust um bis zu 20%
  • Stabilität in der Prozess- und Wiederholgenauigkeit

ECOLINE Version

  • Einsteigermodell mit der gleichen Qualität

Technische Daten

  •
  • SH 4 Ecoline

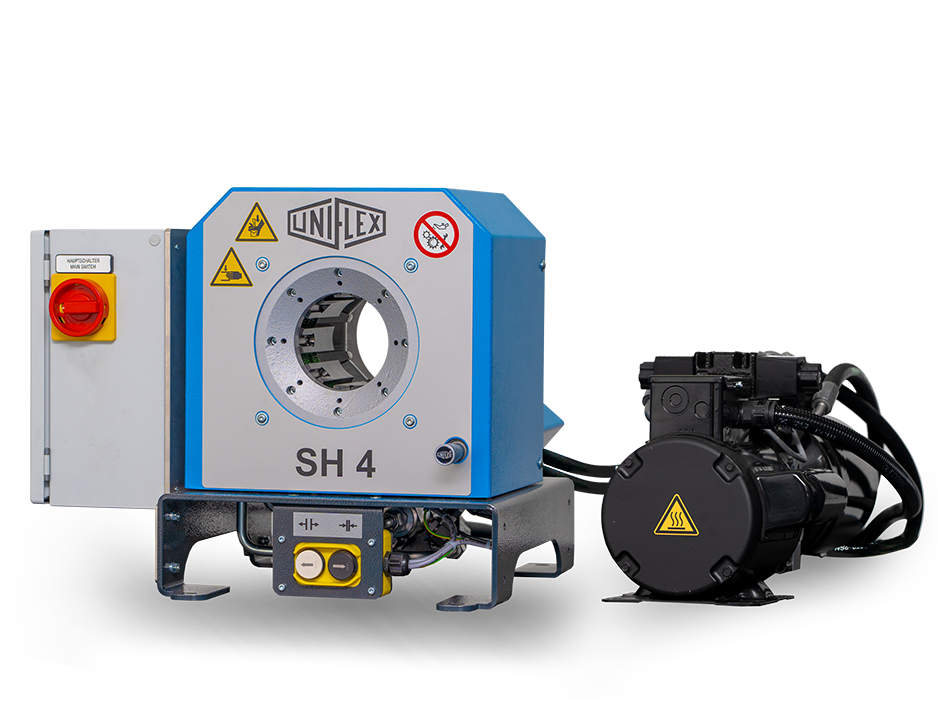

  • SH 4 Mobileline
  • Presskraft (kN/Ton)
  • 1800/180
  • 1800/180
  • Schmierung entfällt: 20 % weniger Reibung

  • Steuerung
  • Control A
  • Control A
  • SAE R 12 / 4SP* 1-Teil-Armatur

  • 2 ″
  • 2 ″
  • SAE R 15 / 4SH* 2-Teil-Armatur

  • 1¼″
  • 1¼″
  • SAE R 12 / 4SP* 2-Teil-Armatur

  • 2 ″
  • 2 ″
  • Max. Pressbereich (mm)

  • 70
  • 70
  • Öffnungsweg (mm)

  • + 27
  • + 27
  • Öffnung ohne Backen (mm)

  • 97
  • 97
  • Grundbackenlänge (mm)

  • 110
  • 110
  • Backentyp
  • 239-xx-Ø
  • 239-xx-Ø
  • Industrie
  • 2 ″
  • 2 ″
  • 90° Bogen

  • 1¼″
  • 1¼″
  • Geschwindigkeit Schliessen (mm/sec)

  • 2
  • 0,7
  • Geschwindigkeit Pressen (mm/sec)

  • 2
  • 0,7
  • Geschwindigkeit Öffnen (mm/sec)

  • 7,6
  • 3,0
  • Geräuschpegel (dBA)

  • 69
  • 69
  • Antrieb (kW)

  • 3 kW 3 VAC
  • 1,8 kW 1 VAC
  • Öl (l)

  • 35
  • 4
  • Länge Maschine (mm)
  • 600
  • 430
  • Breite Maschine (mm)

  • 550
  • 370
  • Höhe Maschine (mm)

  • 630
  • 440
  • Gewicht (kg)

  • 150
  • 110 (ohne Aggregat)
  • Optionen
  • 12 VDC / 24 VDC

  • 1 Phase

* Abhängig von der Armatur.

Video


First Class Advantages

Schmierungsfrei
Schmierungsfrei
Gleitlagerbleche am Presswerkzeug: höhere Leistung durch weniger Reibung, kein Verschließ am Preßwerkzeug und keine Verschmutzung durch Schmiermittel, 20% weniger Reibungsverlust
Universal
Universal
Nutzbar für alle Typen von Schlauchleitungen und Armaturen
Ecoline
Ecoline
Einstiegsmodelle mit weniger Optionen in gleicher Qualität
