SC 6

Schlauchpresse

SC 6 | SC 6 S

Durch die schmale, innovative Bauweise, die hohe Anwenderfreundlichkeit, Vielseitigkeit und lange Lebensdauer setzt die SC 6 Serie Maßstäbe für Qualität und Wirtschaftlichkeit. Ihre kompakte Bauweise erlaubt das ergonomische Arbeiten. Die langen Grundbacken ermöglichen das Verpressen von 90°-Armaturen bis 2 Zoll, die bewährte schmierungsfreie Gleitlagertechnologie senkt Wartungskosten und steigert die Produktionsqualität.

Variationen:

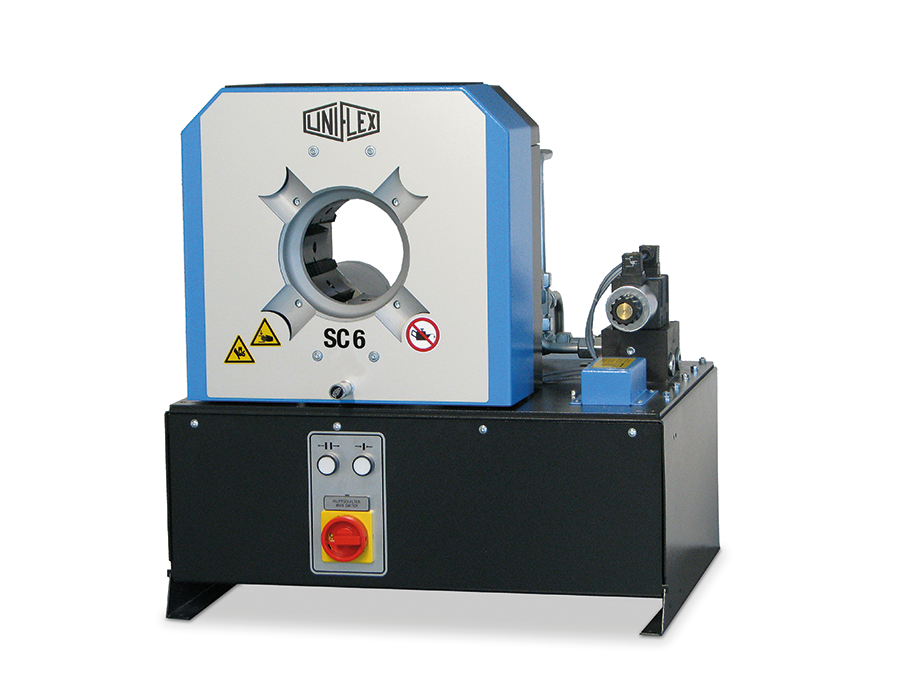

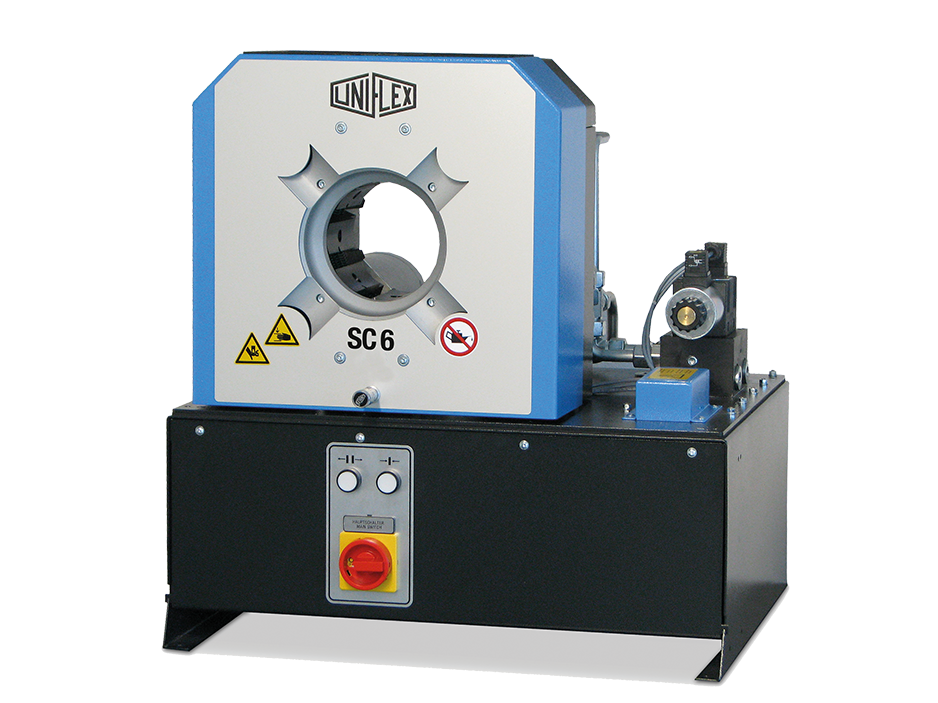

SC 6 Ecoline
SC 6

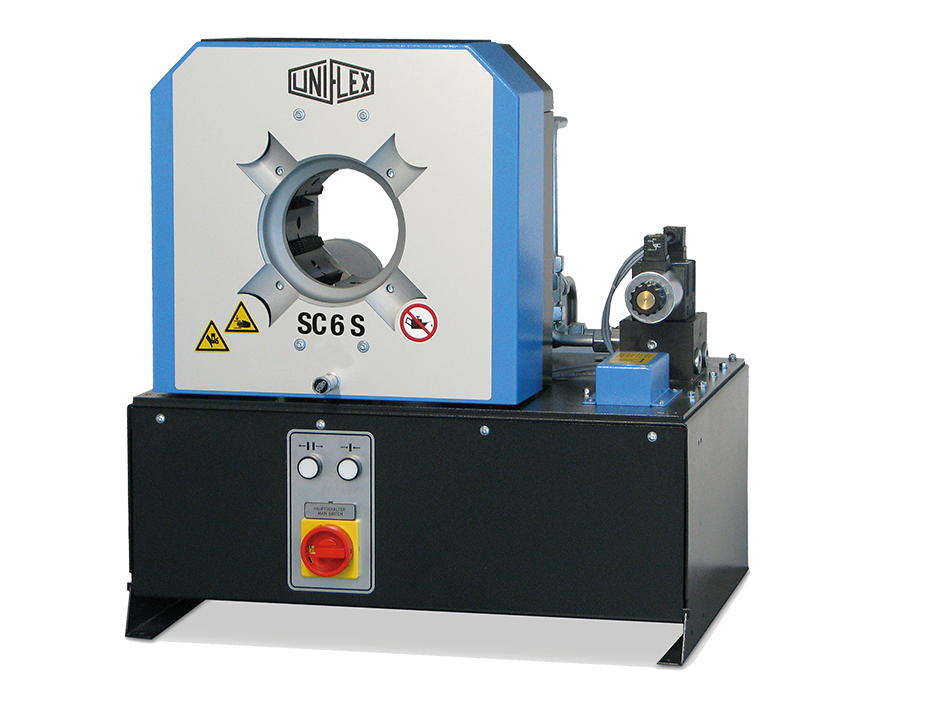

SC 6 S Ecoline

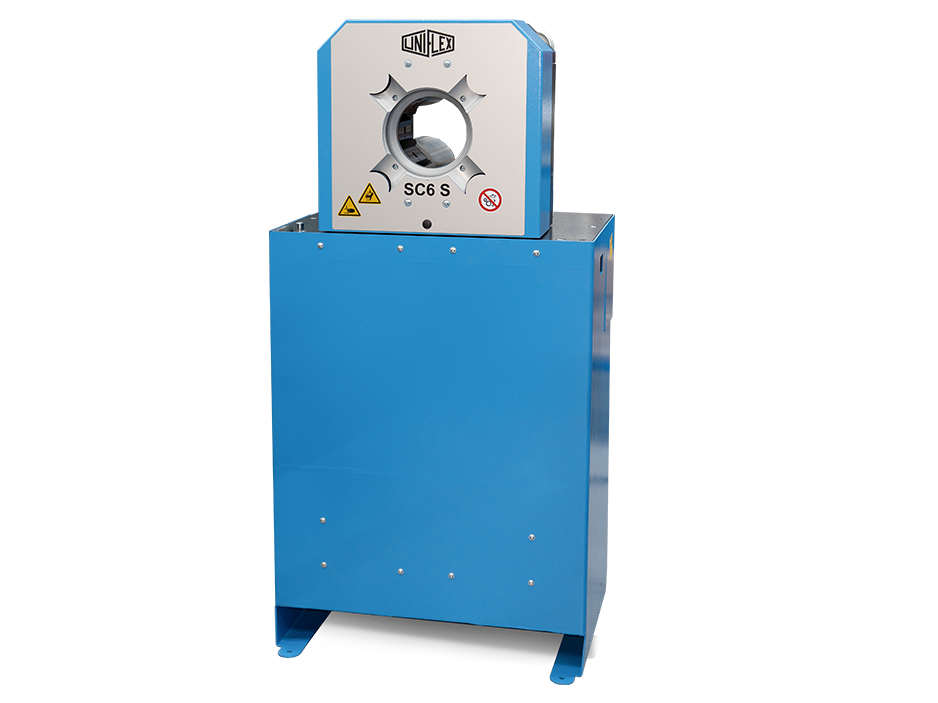

SC 6 S

Produkt anfragen

Eigenschaften

Großer Öffnungsweg

Einfaches Verpressen von Bogen-Armaturen ohne Herausnahme der Pressbacken

Großes Presswerkzeug

Ermöglicht auch das Verpressen von bis zu 3 Zoll Industrieschläuchen

Kompaktes Design

Findet Platz in jeder Werkstatt

Gleitlagertechnologie

Schmiermittelfrei – für mehr Sauberkeit und höhere Lebensdauer der Maschine
Maximale Produktivität, bei extrem geringen Betriebskosten
Keine Verschmutzung der Schlauchleitung mit Fett
Ideal auch für die Lebensmittel- und Pharmabranche
Reduziert den Presskraftverlust um bis zu 20 %
Stabilität in der Prozess- und Wiederholgenauigkeit

Ecoline Version

Einsteigermodell mit der gleichen Qualität

CE-konform

Technische Daten

SC 6 Ecoline
SC 6
SC 6 S Ecoline
SC 6 S

Presskraft (kN/Ton)
2000/200
2000/200
2800/280
2800/280

Schmierung entfällt: 20 % weniger Reibung

Steuerung
Control A
Control A
Control A
Control A

SAE R 15 / 4SH* 1-Teil-Armatur
2 „
2 „
2 „
2 „

4SH* 2-Teil-Armatur
2 „
2 „
2 „
2 „

SAE R 15* 2-Teil-Armatur
1½ „
1½ „
2 „
2 „

Max. Pressbereich (mm)
100
100
100
100

Öffnungsweg (mm)
+ 45
+ 45
+ 45
+ 45

Öffnung ohne Backen (mm)
147
147
147
147

Grundbackenlänge (mm)
110
110
110
110

Backentyp
239-xx / 266
239-xx / 266
239-xx / 266
239-xx / 266

Industrie
3 ″
3 ″
3 ″
3 ″

90° Bogen
2 ″
2 ″
2 ″
2 ″

Geschwindigkeit Schliessen (mm/sec)
4,9
9,7
3,0
6

Geschwindigkeit Pressen (mm/sec)
2,3
2,2
1,4
1,4

Geschwindigkeit Öffnen (mm/sec)
8,2
16
5,3
13,3

Geräuschpegel (dBA)
69
69
69
69

Antrieb (kW)
4 kW 3 VAC
4 kW 3 VAC
4 kW 3 VAC
4 kW 3 VAC

Öl (l)
50
70
50
70

Länge Maschine (mm)
700
745
700
745

Breite Maschine (mm)
600
600
600
600

Höhe Maschine (mm)
735
1360
735
1.350

Gewicht (kg)
248
456
320
450

Optionen

12 VDC / 24 VDC
–
–
–
–

1 Phase
–
–

3 Phasen
–
–
–
–

Control C.2

* Abhängig von der Armatur.
** Ohne Zwischenbacken: Nur S 6

Video

Backentyp

266

ø mm	-mm-
62	110
67	110
71	110
74	110
78	110
84	110
86	110
92	110

239-xx-øyy

ø mm	-mm-
6,8	50
9	50
10	50
12	65
14	65
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
30	80
31	80
32	80
34	80
36	80
38	80
39	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

First Class Advantages

Schmierungsfrei

Gleitlagerbleche am Presswerkzeug: höhere Leistung durch weniger Reibung, kein Verschließ am Preßwerkzeug und keine Verschmutzung durch Schmiermittel, 20% weniger Reibungsverlust
