Schlauchpresse

SC 3 / SC 4


Durch die schmale, innovative Bauweise, die hohe Anwenderfreundlichkeit, Vielseitigkeit und lange Lebensdauer setzt die SC 3-Serie Maßstäbe für Qualität und Wirtschaftlichkeit. Ihre kompakte Bauweise erlaubt ergonomisches Arbeiten. Die langen Grundbacken ermöglichen das Verpressen von 90°-Armaturen bis 11/4 Zoll, die bewährte schmierungsfreie Gleitlagertechnologie senkt Wartungskosten und steigert die Produktionsqualität.

Variationen:

  • SC 3 Ecoline

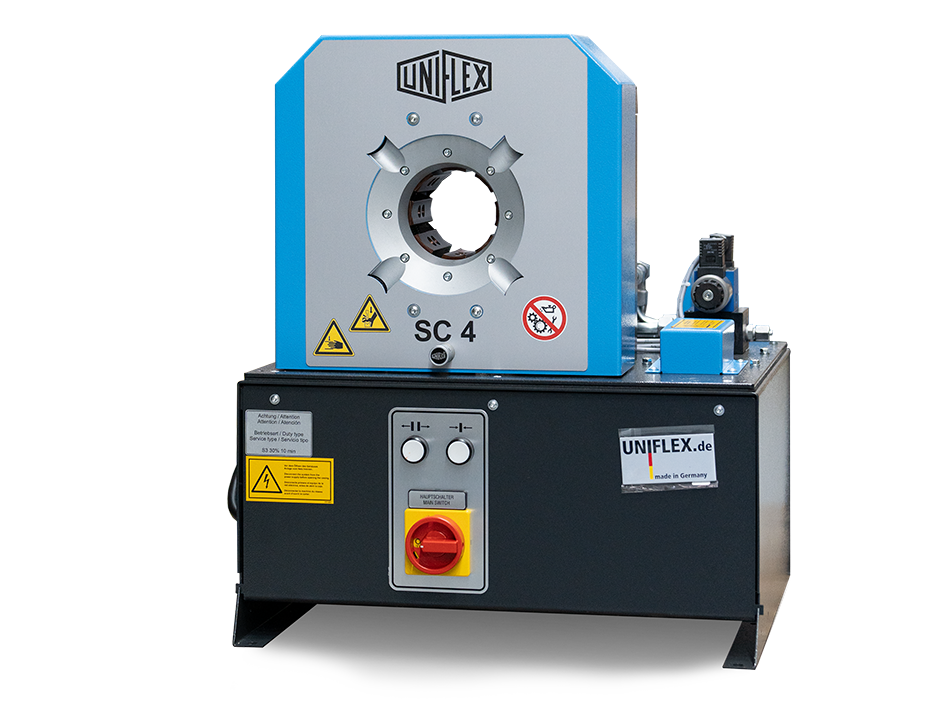

  • SC 4 Ecoline

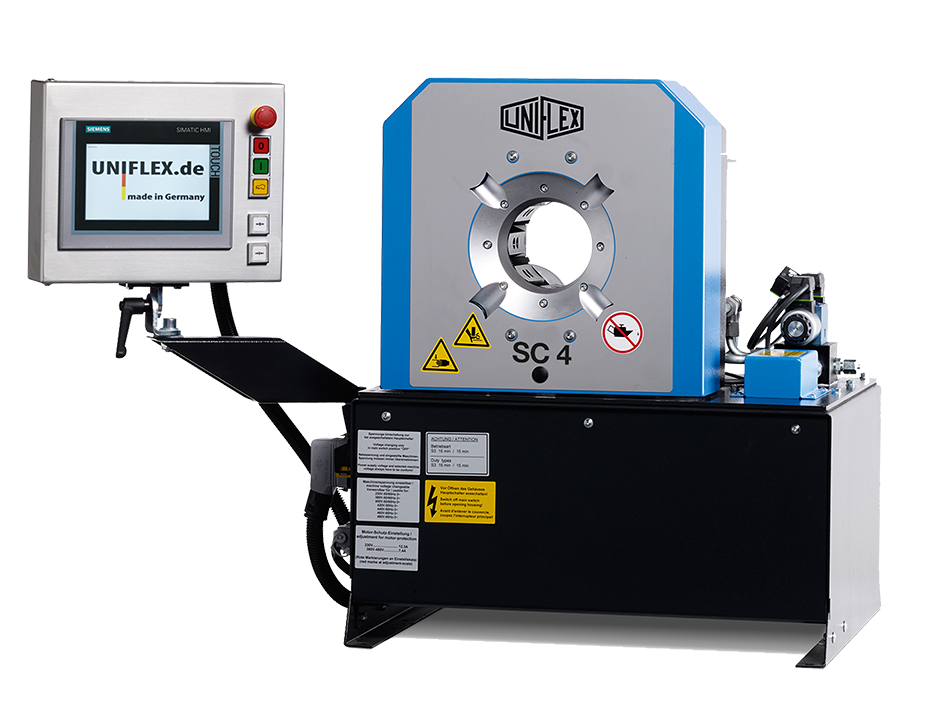

  • SC 4 Ecoline C.2

Eigenschaften

Großer Öffnungsweg

  • Einfaches Verpressen von Bogen-Armaturen ohne Herausnahme der Pressbacken

Kompaktes Design

  • Findet Platz in jeder Werkstatt

Gleitlagertechnologie

  • Schmiermittelfrei – für mehr Sauberkeit und höhere Lebensdauer der Maschine
  • Maximale Produktivität, bei extrem geringen Betriebskosten
  • Keine Verschmutzung der Schlauchleitung mit Fett
  • Ideal auch für die Lebensmittel- und Pharmabranche
  • Reduziert den Presskraftverlust um bis zu 20 %
  • Stabilität in der Prozess- und Wiederholgenauigkeit

CE-konform


Technische Daten

  •
  • SC 3 Ecoline
  • SC 4 Ecoline
  • SC 4 Ecoline C.2
  • Presskraft (kN/Ton)
  • 1200/120
  • 1800/180
  • 1800/180
  • Schmierung entfällt: 20 % weniger Reibung

  • Steuerung
  • Control A
  • Control A
  • Control C.2 + Touch
  • SAE R 12 / 4SP* 1-Teil-Armatur

  • 1½ ″
  • 2 ″
  • 2 ″
  • SAE R 15 / 4SH* 2-Teil-Armatur

  • 1″
  • 1¼ ″
  • 1 ½ ″
  • SAE R 12 / 4SP* 2-Teil-Armatur

  • 1¼ ″
  • 2 ″
  • 2 ″
  • Max. Pressbereich (mm)

  • 70
  • 70
  • 70
  • Öffnungsweg (mm)

  • + 35
  • + 35
  • + 35
  • Öffnung ohne Backen (mm)

  • 105
  • 105
  • 105
  • Grundbackenlänge (mm)

  • 100
  • 100
  • 100
  • Backentyp
  • 239-xx-Ø
  • 239-xx
  • 239-xx
  • Industrie
  • 2 ″
  • 2 ″
  • 2 ″
  • 90° Bogen

  • 1½ ″
  • 1½ ″
  • 1½ ″
  • Geschwindigkeit Schliessen (mm/sec)

  • 4
  • 2,7
  • 2,7
  • Geschwindigkeit Pressen (mm/sec)

  • 4
  • 2,7
  • 2,7
  • Geschwindigkeit Öffnen (mm/sec)

  • 6,5
  • 4,7
  • 4,7
  • Geräuschpegel (dBA)

  • 69
  • 69
  • 69
  • Antrieb (kW)

  • 3 kW 3 VAC
  • 3 kW 3 VAC
  • 3 kW 3 VAC
  • Öl (l)

  • 35
  • 35
  • 35
  • Länge Maschine (mm)
  • 592
  • 592
  • 720
  • Breite Maschine (mm)

  • 545
  • 545
  • 600
  • Höhe Maschine (mm)

  • 672
  • 672
  • 672
  • Gewicht (kg)

  • 150
  • 160
  • 203
  • Optionen
  • 12 VDC / 24 VDC

  • 1 Phase

* Abhängig von der Armatur.

Video


Backentyp

Pressbacken
239-xx-øyy



ø mm -mm-
6,8 50
9 50
10 50
12 65
14 65
16 65
17 65
19 65
20 65
22 65
24 65
26 65
28 80
30 80
31 80
32 80
34 80
36 80
38 80
39 80
40 80
44 80
47 100
50 100
54 100
57 100
62 100

First Class Advantages

Schmierungsfrei
Schmierungsfrei
Gleitlagerbleche am Presswerkzeug: höhere Leistung durch weniger Reibung, kein Verschließ am Preßwerkzeug und keine Verschmutzung durch Schmiermittel, 20% weniger Reibungsverlust
Universal
Universal
Nutzbar für alle Typen von Schlauchleitungen und Armaturen
Ecoline
Ecoline
Einstiegsmodelle mit weniger Optionen in gleicher Qualität
Nachhaltig
Nachhaltig
Energieeffizient und langlebig

Paket

Die folgenden Produkte werden beim Kauf des Produktes mitgeliefert und sind im Preis inbegriffen:

  • Paket = Maschine + PB Ø 17, 20, 24, 28, 32, 40, 44, 50 + QDS 239 B + QDC 239.5

Zubehör

Erweitern Sie diese Maschine jederzeit mit folgendem Zubehör:


Beschreibung

Gleitlagertechnologie
Die SC 3-Serie ist ausgestattet mit der sauberen Gleitlagertechnologie.
90-Grad-Endstueck
Die SC 3-Serie verpresst selbst kurze 90°-Armaturen mit langem Endstück. Dies ist mit keiner anderen konventionellen Maschine möglich.
Positionsbohrungen
Mit Hilfe der zwei Positionsbohrungen in den Grundbacken lassen sich Verpressungen an Vorder- und Rückseite durchführen (nicht bei den Light-Modellen).
12-VDC-24-VDC-Aggregate
Die 12 VDC/24 VDC Aggregate bieten platz- und gewichtssparende Einsatzmöglichkeiten, z. B. für die Bestückung von Servicefahrzeugen.
PB-239-MD-70
295.005.3 Füllstück für Hauptbacken S 3 L (ø 70 mm)
