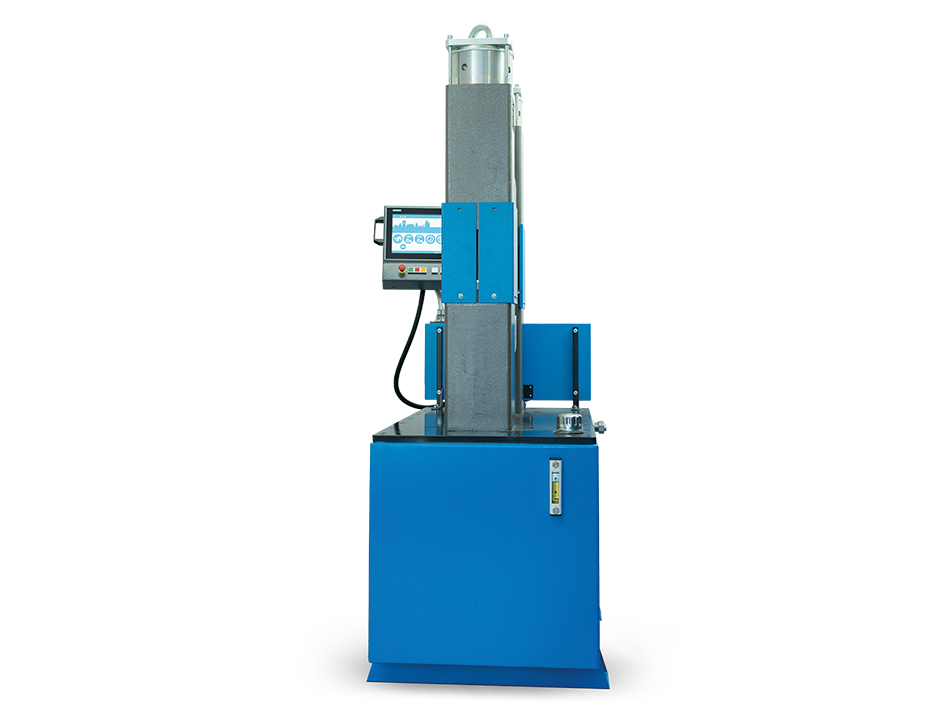

Schlauchpresse

HM 465

Mit der HM 465 haben wir eine Produktionspresse entwickelt, mit der Sie insbesondere schwere oder extragroße Armaturen von Industrie-, Hydraulik- und Hochdruckschläuchen bearbeiten können. Dank einer Presskraft von 4000 kN / 400 t und einer Öffnung von 380 mm (Öffnungsweg: 150 mm) können Sie 8“-ANSI-Flansche oder sogar bis zu 12“-Industrie- Rohrarmaturen verpressen, ohne die Pressbacken herauszunehmen. Mit großer Genauigkeit lassen sich auch Hochdruckschlauch-Armaturen sowie Isolatoren bearbeiten.

Das kompakte und energieeffiziente Aggregat mit 5,5 kW spart mit seinem speziellen Hilo-Hydrauliksystems enorm viel Platz und ist komplett in die Maschine integriert. Die Möglichkeit, von beiden Seiten zu pressen, und der feste 6-Uhr-Backen machen die Bedienung besonders ergonomisch; hinzukommen saubere Gleitlager-Technologie und eine konstruktive Stabilität. Für eine rundum perfekte Bedienung liefern wir die Maschine ausschließlich mit moderner IPC-Steuerung.

Produkt anfragen

Eigenschaften

High-Level-Komponenten und Systemlösungen

HiLo Zylinder – höhere Leistung mit reduzierter Wärmeentwicklung/ ohne Überhitzung
Kompakte Bauweise erlaubt ergonomisches Arbeiten
Lange Grundbacken ermöglichen das Verpressen aller Armaturtypen
Seitliche Verstärkungen optimieren die Produktqualität
Niedriger Geräuschpegel durch hochwertige Pumpen

Feststehende 6-Uhr-Backe

Sichere und kraftsparende Positionierung des Werkstücks
Erhöht die Produktivität und die Rentabilität
Verbessert die Arbeitssicherheit und verringert Ermüdungserscheinungen beim Bedienpersonal

Gleitlagertechnologie

Schmiermittelfrei – für mehr Sauberkeit und eine höhere Lebensdauer der Maschine
Maximale Produktivität, bei extrem geringen Betriebskosten
Späne setzen sich nicht in Fett und Schmutz fest, dadurch kein Werkzeugverschleiß
Keine Verschmutzung der Schlauchleitung mit Fett
– Ideal für Lebensmittel- und Pharmaschläuche
– weniger Werkzeugverschleiß
Reduziert den Presskraftverlust um bis zu 20 %
Hohe Prozess- und Wiederholgenauigkeit

CE-konform

Technische Daten

HM 465

Presskraft (kN/Ton)
4000 / 400

Schmierung entfällt: 20 % weniger Reibung

Steuerung
Control C.2 + Touch

SAE R 15 / 4SH* 1-Teil-Armatur
3″

SAE R 15 / 4SH* 2-Teil-Armatur
3″

Max. Pressbereich (mm)
310

Öffnungsweg (mm)
+ 150

Öffnung ohne Backen (mm)
380

Grundbackenlänge (mm)
150

Backentyp
245 / 237L / 239-xx

Industrie
8″ (12″) **

90° Bogen
3″

Geschwindigkeit Schliessen (mm/sec)
18

Geschwindigkeit Pressen (mm/sec)
1,3

Geschwindigkeit Öffnen (mm/sec)
20

Geräuschpegel (dBA)
62

Antrieb (kW)
5,5 kW 3 VAC

Öl (l)
300

Länge Maschine (mm)
730

Breite Maschine (mm)
1590

Höhe Maschine (mm)
2015

Gewicht (kg)
2400

HiDS (Effizientes hydraulisches
Absaugsystem)

Optionen

* Sonderbacken (reduzierte Öffnung).
** Armaturen ohne Flansche.

Video

Backentyp

237L

ø mm	-mm-
54	118
57	118
62	118
67	118
71	118
74	118
78	118
84	118
86	118
90	118
96	118
103	118
106	126
111	126
116	126
121	126
126	126
131	126

239-xx-øyy

ø mm	-mm-
6,8	50
9	50
10	50
12	65
14	65
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
30	80
31	80
32	80
34	80
36	80
38	80
39	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

245*

ø mm	-mm-
103	130
106	130
111	130
116	130
121	130
126	130
131	130
136	130
146	150
156	150
170	150
185	150
200	150
230*	230
265*	220
275*	220
305*	254
*Sonderbacken (reduzierte Öffnung)

First Class Advantages

Schmierungsfrei

Gleitlagerbleche am Presswerkzeug: höhere Leistung durch weniger Reibung, kein Verschließ am Preßwerkzeug und keine Verschmutzung durch Schmiermittel, 20% weniger Reibungsverlust
