Pressa per tubi

SC 12 i

Con un’incredibile forza di pressatura di 370 tonnellate, la nuova SC 12 i è la pressa da officina più potente al mondo per tubi idraulici R15 fino a 3″ e tubi ad alta pressione fino a 1″. Grazie all’ampia apertura e a un campo di pressatura massimo di 139 mm (5,47″), la SC 12 i pressa senza problemi anche raccordi industriali camlock da 4″ e persino raccordi lunghi a 90°. Il design compatto consente l’accesso diretto da tutti i lati, particolarmente importante per i pezzi corti. La collaudata tecnologia dei cuscinetti a strisciamento senza lubrificazione riduce i costi di manutenzione e aumenta la qualità della produzione.
L’SC 12 i è disponibile in tre versioni, con micrometro, Control C.2 o IPC.

Varianti:

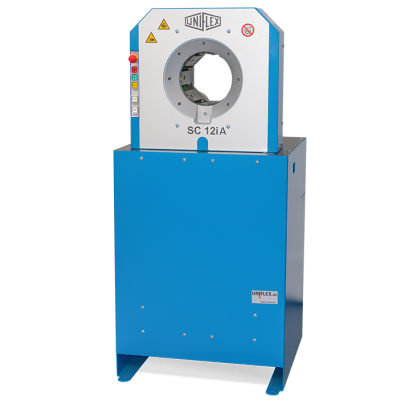

SC 12 i A

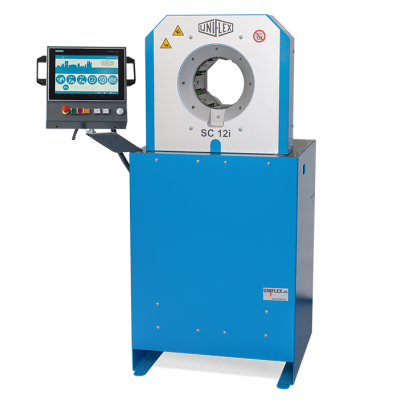

SC 12 i C.2

Richiedi il prodotto

Proprietà

Grande distanza di apertura

Facile pressatura dei raccordi a gomito senza rimuovere le ganasce di pressatura

Strumento di pressatura grande

Consente inoltre di aggraffare tubi industriali fino a 4 pollici.

Design compatto

Trova spazio in ogni laboratorio

Tecnologia dei cuscinetti a strisciamento

Senza lubrificanti – per una maggiore pulizia e una maggiore durata della macchina
Massima produttività, con costi operativi estremamente ridotti
Nessuna contaminazione del tubo flessibile con il grasso
Ideale anche per l’industria alimentare e farmaceutica
Riduce la perdita di forza della pressa fino al 20
Stabilità del processo e precisione di ripetizione

Versione Ecoline

Modello base con la stessa qualità

Conformità CE

Dati tecnici

SC 12 i A
SC 12 i C.2

Forza di pressione (kN/ton)
3700/370
3700/370

Senza lubrificazione: 20% di attrito in meno
✓
✓

Controllo
Control A
Control C.2

SAE R 15 / 4SH* Raccordo a 1 pezzo
3 “
3 “

4SH* Raccordo in 2 parti
3 “
3 “

Raccordo in 2 parti SAE R 15*
3 “
3 “

Max. Campo di pressatura (mm)
139
139

Corsa di apertura (mm)
+ 61
+ 61

Apertura senza ganasce (mm)
206
206

Lunghezza ganascia base (mm)
126
126

Tipo di mascella
239-xx / 237L **
239-xx / 237L **

Industria
4 “
4 “

Curva a 90°
2 “
2 “

Velocità di chiusura (mm/sec)
4,9
4,9

Velocità di pressatura (mm/sec)
1,4
1,4

Velocità di apertura (mm/sec)
8,6
8,6

Livello di rumore (dBA)
70
70

Azionamento (kW)
5,5 kW 3 VAC
5,5 kW 3 VAC

Olio (l)
85
85

Lunghezza macchina (mm)
690
690

Larghezza macchina (mm)
750
750

Altezza macchina (mm)
1470
1470

Peso (kg)
553
555

Opzioni

12 VDC / 24 VDC
–
–

1 Fase
–
–

Controllo C.2

* A seconda del tipo di montaggio.
** Senza ganasce intermedie.

Video

Tipo di mascella

239-xx-øyy

ø mm	-mm-
6,8	50
9	50
10	50
12	65
14	65
16	65
17	65
19	65
20	65
22	65
24	65
26	65
28	80
30	80
31	80
32	80
34	80
36	80
38	80
39	80
40	80
44	80
47	100
50	100
54	100
57	100
62	100

237L

ø mm	-mm-
54	118
57	118
62	118
67	118
71	118
74	118
78	118
84	118
86	118
90	118
96	118
103	118
106	126
111	126
116	126
121	126
126	126
131	126

First Class Advantages

Senza lubrificazione

Piastre di supporto lisce sull’utensile di pressatura: prestazioni più elevate grazie al minore attrito, nessun bloccaggio sull’utensile di pressatura e nessuna contaminazione dovuta al lubrificante, 20% di perdita di attrito in meno
