Presse à tuyau

SC 12 i


Avec une force de compression fabuleuse de 370 tonnes, la nouvelle SC 12 i est la presse d’atelier la plus puissante au monde pour les tuyaux hydrauliques R15 jusqu’à 3″ et les tuyaux haute pression jusqu’à 1″. Avec sa grande ouverture et une plage de sertissage maximale de 139 mm (5,47″), le SC 12 i sertit sans problème des raccords industriels Camlock de 4″ et même de longs raccords à 90°. La construction compacte permet un accès direct de tous les côtés, ce qui est particulièrement important pour les pièces courtes. La technologie éprouvée des paliers lisses sans lubrification réduit les coûts de maintenance et améliore la qualité de la production.

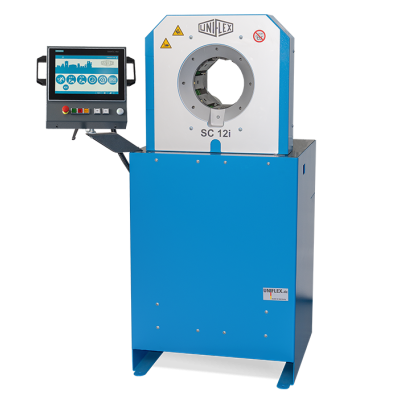

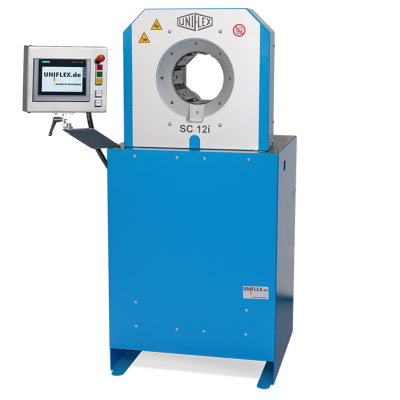

Le SC 12 i existe en trois versions, avec micromètre, Control C.2 ou IPC.

Variationen:

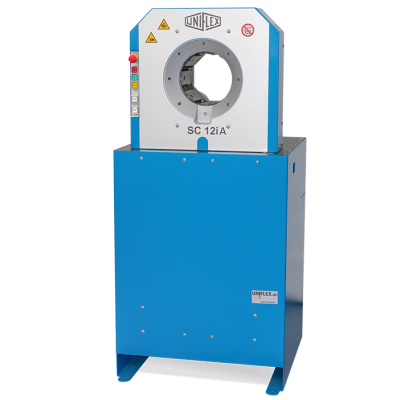

  • SC 12 i A
  • SC 12 i C.2

Caractéristiques

Grande distance d’ouverture

  • Sertissage simple des robinets à arcade sans retirer les mâchoires de sertissage

Grand outil de pressage

  • Permet également de sertir des tuyaux industriels jusqu’à 4 pouces

Design compact

  • Trouve sa place dans n’importe quel atelier

Technologie des paliers lisses

  • Sans lubrifiant – pour une plus grande propreté et une plus longue durée de vie de la machine
  • Productivité maximale, avec des coûts d’exploitation extrêmement faibles
  • Pas d’encrassement du tuyau avec de la graisse
  • Idéal aussi pour l’industrie alimentaire et pharmaceutique
  • Réduit la perte de force de compression jusqu’à 20
  • Stabilité de la précision du processus et de la répétabilité

Version Ecoline

  • Modèle d’entrée de gamme avec la même qualité

Conforme à la norme CE


Données techniques

  •
  • SC 12 i A
  • SC 12 i C.2
  • Force de compression (kN/tonne)

  • 3700/370
  • 3700/370
  • Pas de lubrification : 20 % de frottement en moins

  • Contrôle

  • Control A
  • Control C.2
  • SAE R 15 / 4SH* Armature en 1 partie

  • 3 «
  • 3 «
  • 4SH* Armature en 2 parties

  • 3 «
  • 3 «
  • SAE R 15* Armature en 2 parties

  • 3 «
  • 3 «
  • Longueur max. Plage de pressage (mm)

  • 139
  • 139
  • Course d’ouverture (mm)

  • + 61
  • + 61
  • Ouverture sans mâchoires (mm)

  • 206
  • 206
  • Longueur de la mâchoire de base (mm)

  • 126
  • 126
  • Type de mâchoire

  • 239-xx / 237L **
  • 239-xx / 237L **
  • Industrie

  • 4 ″
  • 4 ″
  • Coude à 90

  • 2 ″
  • 2 ″
  • Vitesse de fermeture (mm/sec)

  • 4,9
  • 4,9
  • Vitesse de pressage (mm/sec)

  • 1,4
  • 1,4
  • Vitesse d’ouverture (mm/sec)

  • 8,6
  • 8,6
  • Niveau sonore (dBA)

  • 70
  • 70
  • Entraînement (kW)

  • 5,5 kW 3 VAC
  • 5,5 kW 3 VAC
  • Huile (l)

  • 85
  • 85
  • Longueur de la machine (mm)

  • 690
  • 690
  • Largeur de la machine (mm)

  • 750
  • 750
  • Hauteur de la machine (mm)

  • 1470
  • 1470
  • Poids (kg)

  • 553
  • 555
  • Options
  • 12 VDC / 24 VDC

  • 1 phase

  • Contrôle C.2

* En fonction de l’armature.
** Sans mâchoire intermédiaire.

Vidéo


Type de mâchoire

Pressbacken
239-xx-øyy



ø mm -mm-
6,8 50
9 50
10 50
12 65
14 65
16 65
17 65
19 65
20 65
22 65
24 65
26 65
28 80
30 80
31 80
32 80
34 80
36 80
38 80
39 80
40 80
44 80
47 100
50 100
54 100
57 100
62 100
237L
ø mm -mm-
54 118
57 118
62 118
67 118
71 118
74 118
78 118
84 118
86 118
90 118
96 118
103 118
106 126
111 126
116 126
121 126
126 126
131 126

Avantages de la première classe

Schmierungsfrei
Sans lubrification
Tôles de glissement sur l’outil de pressage : performance plus élevée grâce à moins de frottement, pas de fermeture sur l’outil de pressage et pas de pollution par le lubrifiant, 20% de pertes par frottement en moins
Universal
Universel
Utilisable pour tous les types de tuyaux et de raccords
Ergonomisch
Ergonomique
Nachhaltig
Durable
Efficace sur le plan énergétique et durable
